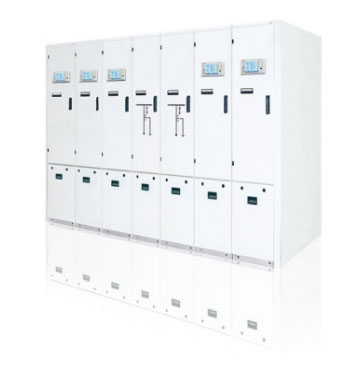

全新技術理念，數字化設計并通過試驗驗證的金冠JGNIS1.0 氣體絕緣金屬封閉開關設備，最高運行電壓12千伏，最高運行電流可達1250安培，是廣泛應用于高速軌道交通輔助供電系統的氣體絕緣中壓開關設備，可為用戶提供安全可靠、靈活多變的智能化解決方案；
|
序號 |
技術項目 |
單位 |
檢驗參數 |
|
|
1 |
額定工作電壓 |
kV |
12 |
|
|
2 |
額定工作電流 |
A |
1250 |
|
|
3 |
絕緣試驗 |
1min工頻耐受電壓，相間、對地/斷口 |
kV |
42/48 |
|
1.2/50us雷電沖擊耐受電壓，相間、對地/斷口 |
kV |
75/85 |
||
|
輔助回路和控制回路絕緣電壓 |
V |
2000 |
||
|
4 |
局部放電（1.2x12kV） |
pC |
≤100 |
|
|
5 |
額定短路開斷電流 |
kA |
20、25 |
|
|
6 |
額定短路關合電流 |
kA |
50、63 |
|
|
7 |
額定短時耐受電流（有效值，4s） |
kA |
20、25 |
|
|
額定峰值耐受電流 |
kA |
50、63 |
||
|
電壽命 |
次 |
30 |
||
|
8 |
防護等級試驗 |
外殼 |
|
IP4X、IK10 |
|
隔室 |
IP2X |
|||
|
氣箱 |
IP67 |
|||
|
9 |
機械壽命 |
斷路器 |
次 |
30000 |
|
隔離開關 |
5000 |
|||
|
接地開關 |
5000 |
|||
采用全模塊化設計，模塊包括氣室模塊、低壓室模塊、電纜室模塊、泄壓通道模塊;全新的數字化軟件，讓設計和生產更便捷。
主母線氣室內部設置直動式三工位隔離開關，機械壽命5000次，采用彈簧觸指及導電潤滑脂，盡可能的減小氣室內部回路電阻，同時達到抑制溫升的作用；氣室內部電場采用優化設計，使電場分布更均勻，有效控制尖端放電現象。
斷路器氣室內部設置真空斷路器，機械壽命達到30000次，斷路器采用縱向磁場優化設計，避免真空滅弧室之間的磁場牽引造成的觸頭偏弧。
寬敞的低壓室接線空間，用來安裝所有保護、控制設備及元件; 隔離開關操作機構和斷路器操作機構布置在低壓室內，方便操作和維護；金冠電氣特殊設計生產的鉸鏈、門鎖在并柜時柜門的最大開啟角度為大于140度，最大限度的增加低壓室內配線及操作空間。
采用防止內部燃弧設計，特殊設計的門鎖及鉸鏈能夠保證在任何情況下柜門不會意外彈開，電弧產生的能量從柜體專用泄壓通道有效釋放，并按照IEC62271-200及GB3906-2014通過了燃弧試驗的驗證。
采用柜體水平母線預制于柜體頂部的主母線氣室內部，柜間采用快速插接結構，最大電流可達1250安培，現場并柜時無需氣體操作，插接式母線的應用使柜體間的連接更便捷可靠。
