側轉式機庫門指的是門扇沿直線和弧形軌道作轉向移動啟閉的門。側轉式飛機庫門由多個門扇構成，可分為上承重與下承重兩種承重方式。

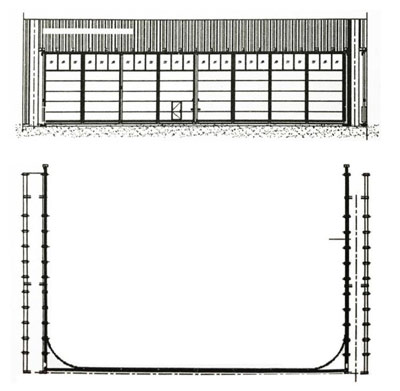

圖3.1 側轉式機庫門

產品結構

側轉式機庫門主要由骨架、蒙皮、軌道（上、下）、排水裝置、行走輪、導向輪、密封件、驅動傳動系統、電控系統和安全防護裝置等組成。除了下軌道及門扇連接件，其余基本與推拉式機庫門相同。

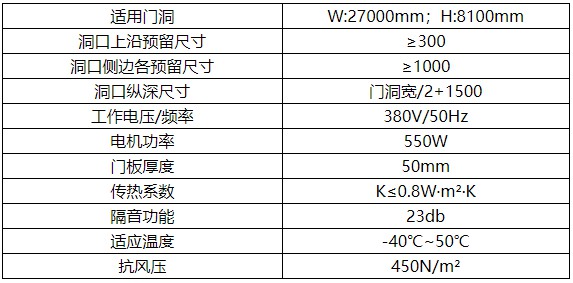

產品參數

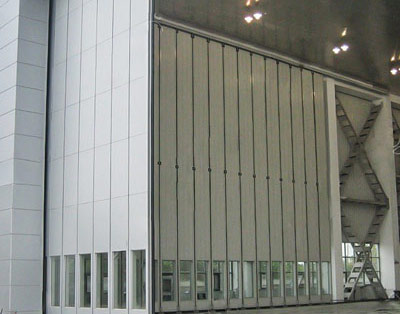

產品應用

側轉式飛機庫大門采用下承重上導向的承重形式。主要由上下導軌、上下導向輪、門扇、鉸鏈、周邊密封條、開門傳動機構、電控系統等部件組成。其中門扇采用鋁合金型材或?qū)Ｓ眯弯撟鐾饪颍T板采用聚氯酯發泡門板。電控采用集成電路控制。門扇和門扇之間采用鉸鏈連接，門扇的下部裝有下導向輪．在下導軌中滾動。當開門傳動機構工作時，牽引門體向90°方向側轉，實現門扇的開啟，反向門扇關閉。門體到位后有行程限位開關限位。主要適用于戰斗機、直升機機庫、大型船廠等場所。
