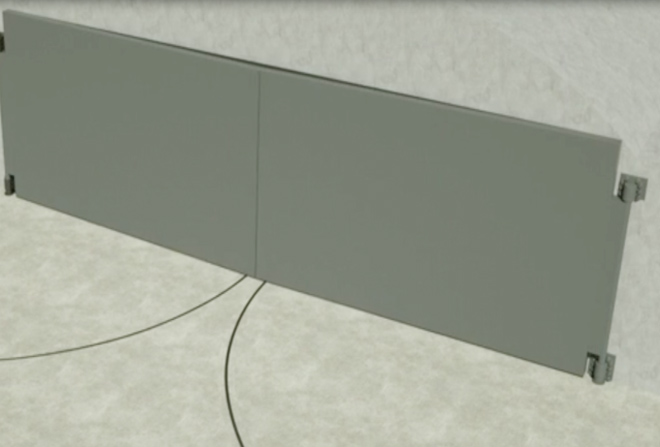

防護機庫門是具有一定防護能力的機庫門，為電（手）動雙向平開啟閉形式。

一、產品構成：

該門主要由門扇、轉軸機構、插銷機構、驅動機構、活動支撐機構、埋件、電氣控制系統和安全保護系統組成；

二、結構原理及設計參數：

門扇通過轉軸機構支承在墻體和地面上；每個門扇內側裝有四套電動插銷機構，插銷機構為天地插銷，主要承受門扇反彈力；驅動機構安裝于門扇內前端，由電機減速機帶動驅動輪，驅動大門打開和關閉；門扇兩側搭接墻體200mm，上部搭接墻體250mm，下部搭接在活動支撐機構上。

大門啟閉速度為8.5米/分，完全開啟或完全關閉所需時間≤3分鐘，能夠承受爆炸正荷載為0.2MPa，反彈荷載為0.05MPa。

三、組成設計：

1、門扇

門體總厚度為360mm，采用10mm厚鋼板焊接而成，內側鋼板材質選用Q420-B，其余鋼板材質選用Q235-B，內部填充C50混凝土。

2、活動支撐機構

活動支撐機構包括推桿組件、活動支撐底座總成、活動支撐板總成。

3、插銷機構

插銷機構由上插銷座、上鎖舌、雙向推桿電機、下插銷座、下鎖舌、傳動管等組成，上部插入預設于門洞建筑內的上插銷孔，下部插入預設于地面的下插銷孔。

4、驅動機構

驅動機構包括手動液壓泵、液壓缸座、液壓缸、墊塊、碟簧組、碟簧內導桿、行走輪、電機減速機、下軌道等。

5、控制系統

大門控制系統主要有集中控制柜、開門機、插銷推桿機、翻板推桿機、二次限位單元、紅外傳感器、氣囊保護開關、測距傳感器，通行指示燈等模塊組成。

6、安全保護系統

安全保護系統由主動安全保護、被動安全保護及輔助安全保護組成，確保過往人員及設備通行安全。
