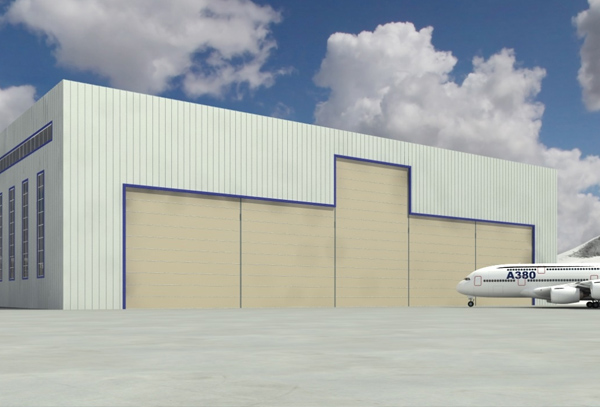

上疊機庫門，也稱柔性升降門，是一種軟體提升式特種門，根據門洞尺寸和使用要求，分為單跨和連跨加活動立柱兩種形式，主要適用于飛機庫、造船、煉鋼工業、礦產加工、大型庫房、物流通道等工作環境。

一、產品主要結構

大門主要由簾布、壓條、導軌、下過梁、簾布固定架、主機提升機構、活動柱及提升機構、繩輪、安全保護裝置(防下落裝置)、控制系統等部件組成。

二、工作原理

由布置在上部受力構件上的提升機構卷起或釋放鋼絲繩，帶動下過梁逐個堆積簾布固定架沿垂直導軌運動，運動至上下極限位置時由限位反饋?zhàn)詣?dòng)停止，實現單個門體的啟閉。在大門提升過程中，重量不斷增加，門體重心始終與軌道重合，不會出現失穩的情況。

活動柱提升電機與單門限位部件具有互鎖保護功能，連跨加活動立柱形式上疊門在單門啟閉的基礎上，增加了活動柱提升機構聯動啟閉功能，活動柱呈90°旋轉啟閉，實現連跨大門的啟閉。

注：上部結構設計復雜，需提前做好技術對接工作。

上疊式機庫門啟閉控制采用點動自動結合控制方式。大門設有應急開啟功能，即大門在停電狀態或在大門損壞等極端情況下，可手動實現大門應急啟閉。如遇特殊情況，只要按下“急?！卑粹o即可斷電，門體停止運行。門體啟閉過程中，門體一側的聲光報警裝置作用，提醒注意。大門啟閉過程禁止人員和車輛通行。

關門到位后，下過梁兩端設置的防風鎖作用可穩定鎖住門體，有效防止大風將門體吹抬起，結合下過梁底部的專用下密封，能確保良好的密封和保溫效果。

三、產品特點

1.安裝要求低，節省建筑成本

門型為垂直方向啟閉，節省建筑成本，無需設置門庫；

門體占用空間小，重量輕，無需埋設地軌。

2.適用惡劣壞境

設計簡單設計、安裝方便、對惡劣環境具有極強的適用性；

堅固耐用、具有極強的抗沖擊能力；

門體結構經有限元模擬分析，確保嚴苛工況下剛度、強度、穩定性滿足要求。

3.節能性

大門幾乎沒有任何縫隙，運行完全不受風沙影響

先進的門體結構設計確保室內的熱量損失降到很低

4.安全性

標配專業技術的防下落裝置，提升繩/帶意外斷裂時可將門體瞬間卡死在軌道上，確保大門使用安全；

提升繩/帶選用系數不小于6倍

先進的控制系統，活動柱與單門的互鎖，通行小門與單門的互鎖，雙道限位反饋系統，PLC可編程控制，多重安全保護，確保了機庫門的正常使用。

5.低維護成本

蒙皮系統采用PVC簾布，無需噴涂維護；

不會因灰塵發生故障，幾乎無需涂抹潤滑油脂。

四、涉及專利：

帶有活動立柱的柔性升降門（專利號：ZL 2015 2 0722539.8）

超大柔性機庫門的平衡裝置（專利號：ZL 2021 2 3345356.3）
