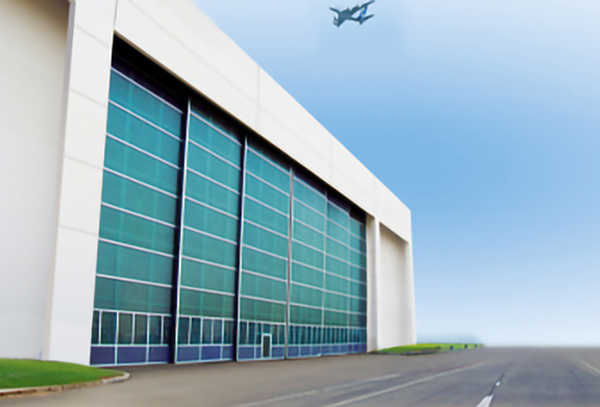

推拉式機庫門是金秋竹集團為適應民航飛機庫、直升機機庫、船塢等大型門的需求，而研制開發的特種大型自動門。產品已用于天津空客A320、中國直升機設計研究院、陽邏機場、大連直升機航務中心、舟山中遠船務等幾十個重點工程項目。此機庫門已被編入到建筑標準設計圖集 04CJ02 《飛機庫大門》、11CJ24《高強度中空采光板門窗》作為標準設計參考。

一、產品結構：

推拉門系統主要由門扇、上導軌，下軌道、傳動裝置、上導輪、主動輪、從動輪、門阻、控制系統、供電系統、安全系統、密封系統、排水、融冰裝置等組成。

二、產品特點：

1、門扇框構架采用中國建筑科學研究院開發的PKPM軟件進行整體計算。根據當?shù)仫L(fēng)載及地震資料進行強度校核計算，確保大門使用安全。

2、門扇框構架表面拋丸除銹，高等級涂裝，確保20年內無需進行防腐處理。

3、所有構件連接現場采用螺栓連接，避免因焊接而造成門體變形，螺栓連接大大縮短現場制作安裝周期。

4、檢修小門開啟方便、快捷，一把專用鑰匙能開啟所有檢修小門。

5、上導向輪終身免維護，安全可靠，能適應網架、門扇骨架的變形及地基的下沉。

6、地軌選擇優質鋼軌，每20米設置一排水裝置，排水裝置由熱鍍鋅排水格柵、不銹鋼地漏、排水管組成，有效防止排水管的堵塞。

7、黃河以北地區機庫門的地軌設置融冰裝置，可以有效避免因冬天地軌結冰而影響機庫門正常運行的情況發生。

8、驅動電機采用國內外知名品牌 K系列減速電機。

9、承重輪采用鍛造45鋼，車輪踏面淬火處理，使用壽命長。

10、供電采用國內外知名安全滑觸線，受電采用雙集電極，確保供電安全。

11、手電動轉換裝置設計先進，轉換方便、快捷，5秒鐘之內就能將電動轉為手動，實現手動啟閉。

12、大門設有抽屜式拖曳機構，操作方便。

13、控制系統主要由PLC控制板、變頻器、傳感器及控制軟件等構成，控制系統的電器元器件均采用SIEMENS或三菱等同的產品。

14、完善的安全保護系統：主動安全系統、被動安全系統及輔助安全系統相組合的方式，確保大門安全可靠。我公司的機庫大門使用至今，未發生一起因機庫門的運行而發生的安全及責任事故，得到了使用方的高度評價。

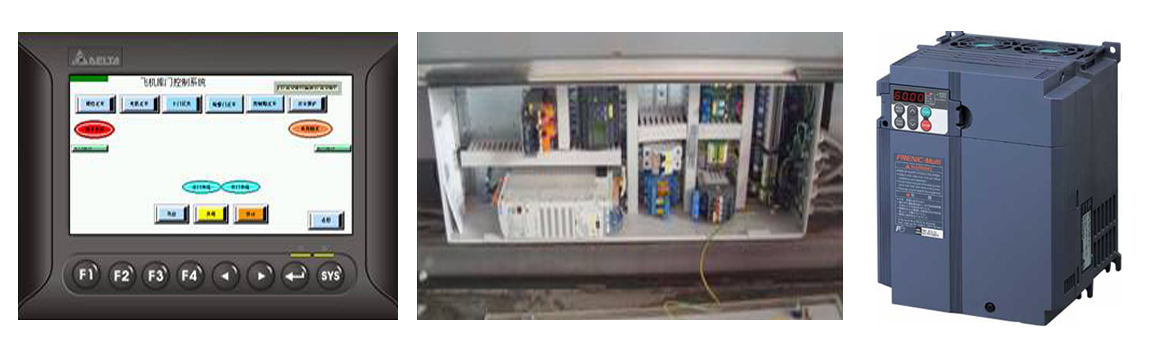

三、控制系統：

機庫門控制系統主要由以下幾個單元組成：

1、機庫門觸摸屏監視單元

2、機庫門自動控制單元

3、機庫門供電及信號傳輸單元

4、機庫門驅動及限位單元

5、機庫門控制系統原理圖及控制程序

6、安全保護系統

機庫門自動控制系統操作監視采用集中控制柜，門體的所有狀態在觸摸屏上以條狀閃亮形式顯示。

機庫門自動控制系統采用模塊化設計，便于互換、擴充，限度地保證了系統的靈活性。
