還在為門禁系統復雜的接線而發愁嗎?作為現代安防的重要組成部分，門禁系統的正確接線直接關系到整個系統的穩定運行。本文將為您詳細解析門禁系統接線的全流程，讓您輕松掌握這項實用技能。
門禁系統接線要從電源接入開始。使用兩條紅色線分別連接220V火線和零線到門禁電源的電壓輸入端。這一步驟很關鍵，必須確保接線前電源已完全關閉，避免觸電危險。完成連接后，務必用絕緣膠布包裹好接頭部位，確保連接穩固無松動。
接下來是門禁電源接線端子的連接。標準的門禁電源通常配備10個接線端子，各自承擔不同功能。NO與COM端子專為電控鎖設計，NC與COM端子則用于連接磁力鎖。門禁一體機的供電通過12V正極和GND負極端子實現，而GND與PUSH端子負責接收開門信號，通常與開門按鈕相連。
磁力鎖的接線相對簡單直觀。將紅色線接入NC端子，黑色線接入COM端子后擰緊螺絲即可完成。需要注意的是，不同品牌的鎖具可能存在顏色標識差異，實際操作中應以產品說明書為準。
門禁一體機的接線較為復雜，需要使用四芯或三芯線纜進行連接。其中12V電源線的紅色為正極，黑色為負極;黃色線作為繼電器常開輸出端，必須接入門禁電源的PUSH口，這是實現刷卡或密碼開門的關鍵線路。若未連接此線，將導致開門功能失效。其余線路如讀頭信號、門鈴等可根據實際需求選擇性連接。
對于電控鎖的接線，正極通常連接門禁電源的NC端(斷電關鎖模式)，負極則連接GND端。開門按鈕可使用網線中的綠線和白綠線作為信號線，因按鈕本身無極性要求，接線時可自由選擇連接方式。
中控門禁系統接線另有特點。以中控門禁機為例，其12V正極和GND負極需分別連接至門禁電源對應端子;NO端連接PUSH端，COM端則與GND并接。若采用門禁機直接供電方案，鎖具正極應接NC端，負極接GND端。

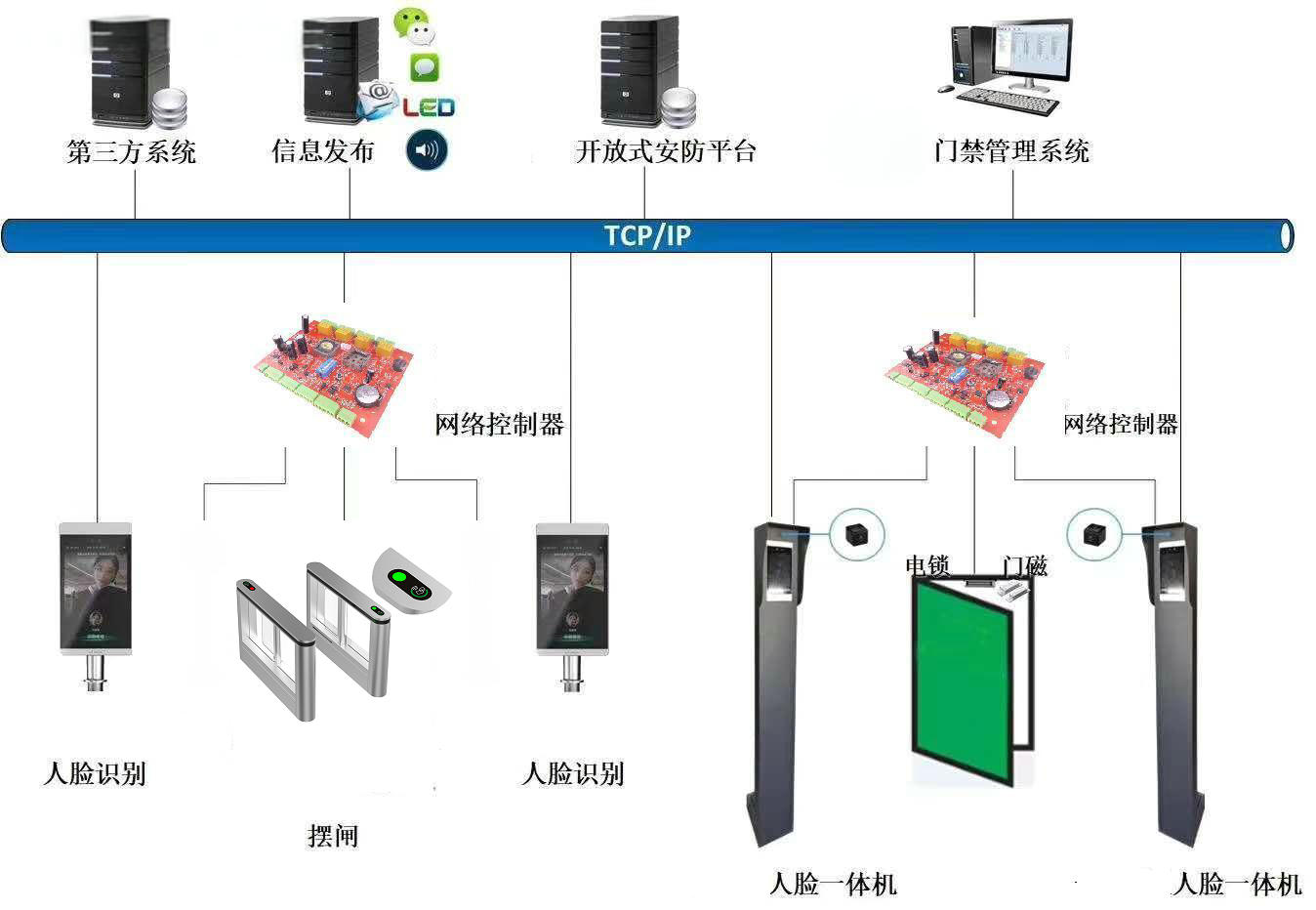

對于需要組網的門禁系統，RS485通訊方式最為常見。采用雙絞線或網線中的一組線纜，以手牽手方式串聯多個控制器，總長度建議控制在800米以內以保證通訊質量。每臺控制器都需設置唯一地址碼，系統通過總線方式實現集中管理。
在完成所有接線后，必須進行全面的功能測試。依次檢查電源供電、鎖具動作、刷卡識別、按鈕開門等各項功能是否正常。特別提醒：任何接線調整都必須在斷電狀態下進行，確保操作安全。
掌握門禁系統接線技術不僅能節省安裝成本，更能為日常維護帶來便利。通過本文的詳細介紹，相信您已對門禁系統接線有了全面認識。實際操作中如遇特殊機型，建議詳細閱讀產品手冊或咨詢專業技術人員，確保系統穩定可靠運行。
